Для экономии строительных материалов, времени возведения и одновременного придания постройке долговечности сегодня используются разные технологии. Касается это любого элемента здания, от стеновых до несущих конструкций. О последних мы поговорим ниже. Если точнее рассмотрим, что собой представляет свайно-ростверковый фундамент, кратко остановимся на основных этапах его возведения.
Оглавление статьи:
Что такое ростверк и для чего он нужен?

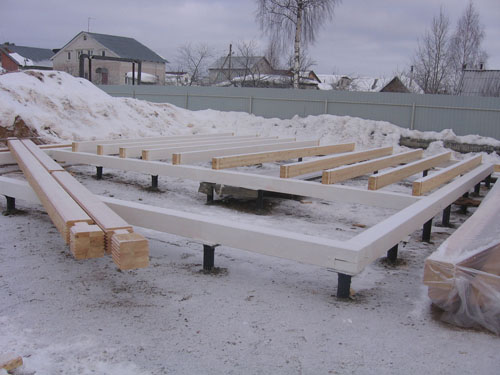

Ростверк – верхний участок основания свайного типа. Основная цель – объединение несущих элементов в единую конструктивную систему. Подобные участки делают либо в виде плиты, либо ленты. В случае с ленточным обустройством ростверк объединяет между собой соседние свайные изделия, располагающиеся под стенками сооружения. Отличие плитного варианта – связывание всех оголовков.
Ростверк из железобетона как лучший способ объединения свай
Свайный фундамент с ростверком делается из различных материалов. Сами сваи в основном изготавливаются из бетонной смеси. Описываемая конструктивная система производится, как из стали с древесиной, так и из монолитного либо сборного железобетона.
Если речь идёт о возведении деревянных конструкций, функции ростверка берёт на себя венец брусьев, который находится в нижней части и ставится прямо на сваи. Стальная система часто базируется на двутавровых балках. Однако многие специалисты отмечают ряд недостатков такого подхода к обустройству основания.
Во-первых, свайно-ростверковые фундаменты, где в качестве соответствующих элементов применяют двутавровые изделия, отличаются высокой ценой. Во-вторых, процесс установки довольно трудоёмок и требует использования специальной техники. Вручную смонтировать практически невозможно. Наконец, в-третьих, сталь, даже обработанная особыми составами, рано или поздно подвергается деструктивному влиянию коррозии.
Остаётся только способ, основанный на железобетоне. Такой ростверк бывает сборным. Вроде бы неплохое преимущество, но для строительства, выполняемого своими руками, опять-таки, подходит не слишком хорошо. Как ни крути, а массивные блоки или плиты поставить на свайные изделия достаточно сложно.
Как осуществляется армирование монолитной конструкции?
Свайный фундамент с монолитным ростверком включает обязательное армирование, решающее ряд полезных задач. Например, повышает сопротивляемость бетона к так называемым «изгибающим нагрузкам». Не следует забывать про защиту от деформационных сил. Когда нет армоэлементов, слишком велика вероятность того, что ростверк попросту треснет.
Процесс армирования состоит из создания двух поясов. Один расположен наверху, второй внизу. На каждом из участков применяется минимум две арматуры продольного типа. Данная работа предполагает использование изделий, диаметр которых колеблется в пределах 1-1,2 см. Поперечное сечение – периодические. Впоследствии пруты нивелируют деформационное воздействие.
Что касается поперечной арматуры, она к нагрузке никакого отношения не имеет. Зато вяжет конструкцию в единую систему. Поскольку никакое давление не оказывается, диаметр уже меньше – 0,6-0,8 см. Плюс допускаются гладкие армоизделия. Непосредственно арматурный каркас полностью заглубляется в бетонную смесь. Исключение составляет лишь верхний участок. Он «выглядывает» из искусственного камня на 3-5 см.
По сути, пояса являются своеобразными сетками, состоящими из толстой арматуры ребристого типа. Шаг между элементами 0,2-0,4 м. Нижний и верхний участок объединяются в одну конструкцию за счёт вертикальных прутов. Стоит отметить, обустройство плитного ростверка требует больше бетонной смеси, нежели для ленточного. В равной степени это относится к армированию.
Перед заливкой в нужных областях устанавливается опалубка, куда затем монтируется каркас, сделанный из арматуры. Для нормального погружения получаемой стальной конструкции в бетонную смесь под нижние прутки кладут бруски. Толщина – 3-5 см. Когда каркас укладывается на опалубочное днище, пруты тоже лежат внизу.
Основное требование к опалубке – надёжное крепление элементов, иначе свайно-ростверковый фундамент не будет соответствовать установленным проектным требованиям.
Следует также помнить об армировании самих свай. Оно не только усиливают бетон, но и служит для соединения с ростверком. Объясняется это торчащими арматурными кусками из оголовков свайных элементов.
Для надёжного крепления ростверка к несущим сваям поверхностные пруты монтируются к каркасу из арматуры. Ширину ростверка обычно делают несколько большей, чем у стеновых конструкций. Величина – 0,3-0,4 м. Поперечное сечение выполняется либо в виде квадрата, либо как фигура очень близкая к нему.
Какие существуют виды ростверков?
Разновидность конструкции, объединяющей сваи, определяется, исходя из положения по отношению к земляному уровню. Первый вид – высокий. Подобный ростверк считается самым популярным. Как видно из названия, он находится выше уровня земли. Величина возвышения составляет 0,1-0,15 м. Этого вполне достаточно, чтобы снизить почти до нуля воздействие почвы на соединительную систему во время пучения.
Когда грунт вспучивается вследствие изменения погодных условий, он поднимает ростверк, одновременно вырывая свайные элементы. Другой вариант развития событий – отрывание конструкции от свай. Приведенная высота как раз позволяет избежать перечисленных проблем. Основания с высоким ростверком имеют один существенный недостаток. Речь идёт о свободном пространстве между почвой и напольным покрытием. Из-за этого требуется проводить дополнительную теплоизоляцию.
Следующий вид ростверка – повышенный. Подошва системы располагается на земляном уровне. Плюс конструкции – между грунтом и полом нет никаких полостей. Чтобы предотвратить влияние пучения на объединяющую сваи систему, из-под неё изымается некоторая часть почвы. Величина, как в предыдущем случае, то есть 0,1-0,15 м.
Последняя разновидность – заглубленный ростверк. В отличие от своих «собратьев», его делают ниже отметки уровня земли. Из-под нижней части тоже удаляют почву. Цель остаётся идентичной, так как вспучивающийся грунт способен навредить основанию и при такой технологии.
Фундамент на сваях с ростверком заглубленного или повышенного типа обладает одним значительным недостатком.
В процессе эксплуатации полость, которая, напомним, находится под соединительной системой, заполняется грунтом. В результате на неё действуют силы пучения, как на земельный участок в целом. Выход из ситуации – ограждение нужного пространства от окружающей постройку почвы.
Лента и ростверк – в чём состоит разница?
Фундаменты, где применяют сваи с последующим объединением ростверком, часто называют свайно-ленточными или столбчато-ленточными. Не стоит воспринимать подобные названия буквально. Имеется в виду, что основания похожи друг на друга. В действительности всё обстоит совершенно иначе.
Видео по теме:
Ленточное основание передаёт давление от строения на почву. Лента целиком и полностью укладывается на землю. Какие-либо дополнительные элементы в виде столбов или свай для неё фактически не нужны. Ни несущую способность, ни противодействие пучению они не увеличат.
Главной задачей любого ростверка, как отмечалось ранее, считается соединение всех свайных изделий в одну систему. Конструкция никаких нагрузок по грунту не распределяет. Она пененаправляет давление на сваи. Вследствие описанных особенностей ростверки никогда не монтируют прямо на землю, иначе участки основы рано или поздно оторвутся из-за пучения.
Если вам нужно построить свайно-ростверковый фундамент в Одинцово или городах Одинцовского района, обращайтесь к нам!
Из чего складывается стоимость?
Цена фундамента свайно-ростверкового типа определяется на основании двух составляющих. Первая – стоимость материалов изготовления, вторая – оплата рабочих, занимающихся возведением постройки. Иногда сюда добавляют третий пункт – проектирование несущей конструкции с предварительными геологическими и прочими изысканиями. Но работы обычно затрагивают всю постройку, а не только основу, так что в конечном итоге равняются на материалы и расценки мастеров.
