Терморегулятор для теплого пола

Терморегулятор для теплого полаСистема «теплый пол» состоит из двух частей: нагревательного элемента и регулятора температуры — термостата. Термостат, как правило
stroitelstvo

Система «теплый пол» состоит из двух частей: нагревательного элемента и регулятора температуры — термостата. Термостат, как правило, приобретают отдельно и выбирают его в зависимости от назначения, внешнего вида и набора опций нагревательной системы.
Терморегулятор для теплого пола поддерживает необходимый температурный режим, как на поверхности, так и в помещении. Принцип функционирования этого важного компонента прост — после того, как датчик терморегулятора зафиксировал необходимые тепловые показатели, он приостанавливает подачу электропитания до тех пор, пока температура нагревательной секции не понизится на 1 градус. Таким образом, подавая «жар» по мере необходимости, прибор помогает сократить расход электроэнергии.



Содержание:

  1. Разновидности терморегуляторов
  2. Как подключить терморегулятор?
  3. Схема подключения терморегулятора теплого пола
  4. Как проверить работоспособность термостата?
  5. Как выбрать терморегулятор?



stroitelstvo

Однако терморегулятор для пола не только экономит драгоценные кВт, но и выполняет ряд других, не менее ценных функций. Например, ведает включением/выключением системы, поддерживает уровень тепла и осуществляет автоматический подогрев до заданной температуры к определенному времени. Удобно, не правда ли?

Разновидности терморегуляторов

Классификация терморегуляторов для отопления довольно обширна. Специалисты выделяют 3 основные группы:

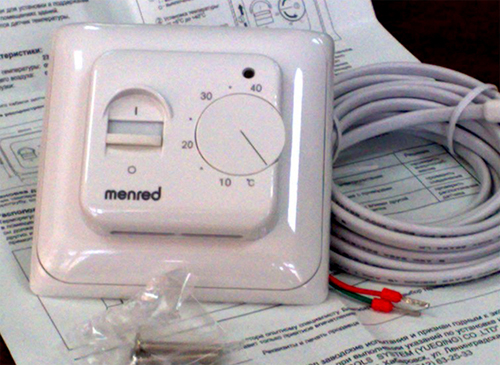

  • электронно-механические. Отличаются доступной ценой и незамысловатым алгоритмом работы — сохраняют температуру, указанную на шкале поворачивающегося ролика;
  • цифровые. По принципу действия схожи с электронно-механическими. Различие в том, что температура устанавливается с помощью кнопок;
  • программируемые. Одно из преимуществ — способность поддерживать разную температуру в разное время суток. Таким образом, пользователь настраивает систему под себя, которая автоматически начинает подогревать пол к вашему пробуждению или приходу с работы.



stroitelstvo

Термостаты могут оснащаться разными датчиками:

  • простым датчиком температуры пола;
  • инфракрасным датчиком температуры пола;
  • выносимым или встроенным датчиком температуры воздуха;
  • двойным датчиком, фиксирующим температуру пола и воздуха.

Нельзя не упомянуть о том, что термостаты бывают встраиваемые и накладные. Для подключения первых необходимо проделать отверстие в стене, вторые монтируются в короб.

Как подключить терморегулятор?

Подключение терморегулятора вполне возможно осуществить самостоятельно при наличии минимальных знаний по электрической части и грамотно составленной инструкции, конечно. Но прежде чем вы приступите к самому главному, следует подготовить прибор.

stroitelstvo

  • внимательно осмотрите устройство на предмет отсутствия некоторых деталей (проверяйте по перечню, указанному производителем) и наличие повреждений (корпус должен быть без зазоров и трещин);
  • обратите внимание на надежность средств крепежа;
  • проверьте верность соединения термопары.

Схема подключения терморегулятора теплого пола

Схема подключения зачастую изображена на корпусе термостата, что позволяет подключить прибор самостоятельно. Любой образец имеет колодки для подсоединения проводов, Каждое отверстие выполняет свою функцию:

  • контакт 1 — для подключения фазы от распределительного щитка или розетки;
  • контакт 2 — для подключения нулевого кабеля от щита или розетки;
  • контакт 3 — для подключения нулевого кабеля, ведущего непосредственно к теплому полу;
  • контакт 4 — для подсоединения фазы, ведущий к теплому полу;
  • контакт 5 — свободный;
  • контакты 6 и 7 — для сообщения с проводами датчика.



stroitelstvo

Не забывайте, что все работы по настройке терморегулятора, его подключению или замене необходимо проводить при отключенном напряжении!

Как проверить работоспособность термостата?

Итак, подключение терморегулятора теплого пола завершено, но как проверить функционирует он или нет? Чтобы развеять сомнения необходимо следовать следующему плану действий:

  • проверяем правильность подключения кабелей (схема — в паспорте);
  • устанавливаем регулятор на минимальную температуру;
  • подаем напряжение 220 В (контакты 1 и 2);
  • включаем тумблер;
  • поворачиваем регулятор на максимум (по часовой стрелке). Если термостат исправен — слышится щелчок. При этом на контакты 3 и 4 подается напряжение в 220 В.



stroitelstvo

При уменьшении температурного режима реле должно прекращать подачу. Это свидетельствует о работоспособности установленного прибора. Если же при увеличении градуса напряжение на 3 и 4 контактах отсутствует, то проверяем температурный датчик. Выявить неполадки просто — измерьте сопротивление и сравните с данными, заявленными производителем. Параметры не сходятся? Значит, датчик подлежит замене.

Если датчик программируемый, то все еще проще — о неисправности он сообщит сам (надписью на панели).
Можно проверить работоспособность системы и другим методом — заменой на другой терморегулятор (заведомо исправный). Если второго экземпляра не наблюдается, то теплый пол можно подключить напрямую.

  • отключаем подачу напряжения;
  • к контакту 1 подсоединяем контакт 4;
  • к контакту 2 подключаем провод 3;
  • подаем напряжение и ждем. Ждать придется около часа. Если пол нагревается, то дефект — в терморегуляторе.

Как выбрать терморегулятор?

Рынок строительного оборудования предлагает широкий ассортимент термостатов на любой цвет и кошелек. Первостепенное значение имеет производитель. Приобретать следует проверенную продукцию — тогда сомневаться в качестве не придется. Так терморегулятор для теплого пола devi имеет ценное преимущество — он замечательно подходят для российских погодных условий. В наличии одна ручка регулирования и 5 температурных режимов

.stroitelstvo

Терморегулятор для теплого пола legrand характеризуется наличием многочисленных опций. Максимальная точность регулировки, программирование на несколько дней вперед, 4 уровня температуры, отображение запущенной программы на дисплее, длительное время автономной работы — вот далеко не полный список возможностей подобного устройства от французского производителя.
Терморегулятор для теплого пола energy не менее популярен благодаря возможности настроить оборудование под себя просто и быстро. Многие модели совмещают функции нескольких приборов, т.е. вы получаете возможность выбора наиболее оптимального варианта.

Приобретая термостат, учитывайте назначение устанавливаемой системы. Хотите просто подогреть пол до желаемой температуры? Выбирайте регулятор с выносимым или инфракрасным датчиком пола. Выносной датчик помещают в трубку, вмонтированную в пол. Инфракрасный датчик устанавливают на стене — такой прибор считается более точным, потому как замер данных происходит в непосредственной близости от поверхности теплого пола.

stroitelstvo

Если же пол — основной источник тепла, то наилучшим решением будет термостат с возможностью определения температуры воздуха. Однако учтите, предпочитая аппарат с одним датчиком, вы будете знать, сколько градусов тепла в вашей комнате, но задать температуру пола не сможете. Для этого предназначены термостаты с двумя датчиками — для измерения температуры воздуха и напольного покрытия.

Теперь вы знаете, как выбрать термостат, подключить его и проверить работоспособность, а значит, создать комфортные условия в доме самостоятельно не составит труда — у вас это обязательно получится!
