В последнее время все большей популярности набирает строительство домов с мансардным этажом, что позволяет максимально экономно использовать полезную В последнее время все большей популярности набирает строительство домов с мансардным этажом, что позволяет максимально экономно использовать полезную площадь. В пространстве мансарды обустраивают спальни, кабинеты, детские комнаты, а также кухни, санузлы и гардеробные. При больших площадях мансарды окна во фронтонах доме не способны обеспечить достаточное освещение пространства. Решить эту проблему сможет установка мансардных окон в скат крыши. Специалисты утверждают, что правильно подобранное и установленное мансардное окно пропускает на 40% больше света. К тому же, улучшается проветривание помещения. Да и сама мансарда смотрится эстетичнее, привлекательнее. Многих домовладельцев интересует вопрос, как установить мансардное окно. Оговоримся сразу, дело это непростое и весьма ответственное. От правильности установки будет зависеть герметичность крыши. Поэтому если не хотите сюрпризов в виде протечек окна или проникновения холодного воздуха, лучше обратитесь за установкой к сертифицированным специалистам, имеющим обширный опыт. Если же по каким-то причинам Вы не можете или не хотите привлекать профессионалов, постарайтесь четко следовать инструкции производителя окон. В рамках данной статьи мы расскажем, как подобрать окна, и общую технологию их установки.
- Виды мансардных окон
- Устройство мансардных окон
- Установка мансардных окон своими руками
- Установка мансардного окна: видео-инструкция
Виды мансардных окон
На мансардном этаже можно установить окна различных видов. Самый простой – вертикальные окна, которые мало чем отличаются от обычных окон фронтального остекления. Они устанавливаются либо во фронтоне дома, либо в скате крыши в специальной выносной конструкции, ее еще называют домиком или скворечником. Такие окна смотрятся эстетично, оживляют внешний вид крыши, но пропускают мало света.
Наклонные мансардные окна – современный вызов стихиям природы. Они монтируются вровень со скатом крыши, пропускают на 30 – 40 % больше солнечного света и отличаются конструкцией, материалом и способом открывания.
Для производства мансардных окон используется высококачественная древесина, ПВХ – профиль или алюминий. Деревянные окна рекомендуется устанавливать в спальнях, кабинетах и других помещениях с нормальным уровнем влажности. А вот в санузлах и кухнях лучше установить пластиковые окна, так как они более устойчивы к влажности, плесени и агрессивным средам.
Конструкция мансардного окна может иметь некоторые особенности, согласно которых и производится их классификация:
- Стандартные окна прямоугольной или квадратной формы. Используются чаще всего, состоят из рамы и створки или глухого стеклопакета. Кстати, мансардные окна с глухим стеклопакетом выпускаются только под заказ, а вот окнами с поворотными створками в разных модификациях рынок насыщен.
- Балконные окна представляют собой конструкцию из наклонного окна в скате крыши и вертикального окна под ним и иногда даже сбоку. Оба окна открываются: наклонное – вверх, а нижнее вертикальное в сторону (как обычное) или вниз. Это позволяет выходить на балкон.

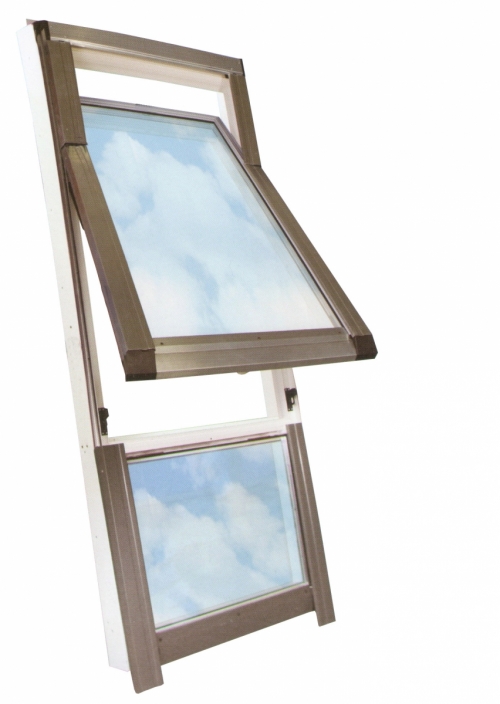

- Нижний элемент под наклонным окном. Это глухое окошко под открывающейся створкой. Подобная конструкция используется в том случае, если высоты ската не хватает для того, чтобы установить два окна: одно над другим, а одно окно не достаточно освещает пространство.
- Надставки – верхний элемент. Как правило, это декоративный элемент над наклонным окном, имеющий округлую или треугольную форму. Используется для более гармоничного сочетания.
- Карнизные окна устанавливаются в том случае, если в мансарде высокий пристенок, не позволяющий нормально смотреть в наклонное окно. Тогда под окном устанавливается вертикальное окно, которое тоже открывается. Подобная конструкция позволяет обозревать пейзаж в мансардном окне, как в обычном.
- Световой туннель у нас пока используется редко, но он тоже имеет место быть. Устанавливается в месте ската, которое не имеет прямого контакта с помещением, например, чердак. От окна идет светоотражающий туннель, чаще всего труба, ведущий в место, которое нужно осветить. Здесь устанавливается плафон, равномерно рассеивающий свет.
Все типы мансардных окон изготавливаются на специально оборудованных заводах и испытываются на прочность в специальных установках. Качественные материалы, высокая технологичность, фурнитура, обеспечивающая поворот и открывание, но не допускающая протечек, все это гарантирует функциональность и безопасность. Да, стоимость таких окон немаленькая, но и делать мансардные окна своими руками не стоит. Они не смогут обеспечить должный комфорт и герметичность.
По способу открывания мансардные окна делятся на:
- С центральной осью поворота створки. Могут прокручиваться на 180°, что позволяет легко мыть наружное стекло.
- С приподнятой осью поворота. Ось располагается примерно на расстоянии 2/3 от низа окна.
- С комбинированной осью поворота. Включают в себя и центральную, и приподнятую ось. Верхняя ось позволяет открывать окно наружу до угла 45°, а центральная прокручивать полностью.
- С боковой осью поворота. Открываются как обычные окна, их еще называют мансардными люками, потому что они используются для выхода на крышу.
- С нижней осью поворота выпускаются только створки для балконных окон. Они открываются вперед.
- С дистанционным управлением. В высоких мансардах, где нет возможности открыть окно вручную используют пульт ДУ, работающий от электросети. В таком случае перед тем, как сделать мансардное окно, необходимо подвести к месту установки отдельную линию.
При выборе мансардного окна следует руководствоваться конструкцией крыши, удобством использования окна и параметрами мансардного помещения. Например, высота мансарды и угол наклона ската крыши влияет на то, на какой высоте необходимо установить окно, и какой обзор оно будет предоставлять.
Устройство мансардных окон
Мансардное окно представляет собой непростую конструкцию, ведь его придется эксплуатировать в сложных условиях: дождь, ветер, град, снег, да еще и расположение под углом. Чтобы обеспечить прочность окна, производители используют специальное сверхпрочное стекло, способное выдержать большое давление.
Мансардное окно состоит из рамы и створки, а также фурнитуры, позволяющей поворачивать створку в разные положения и фиксировать ее. В створке находится стеклопакет, заполненный инертным газом.
Но помимо этого в комплект входит также гидроизоляционный и пароизоляционный фартуки, дренажный желоб, чтобы избежать протечек, теплоизоляция, так необходимая в нашем суровом климате, и защитный оклад, защищающий элементы окна от повреждений и направляющий воду вниз, на кровельный материал, а также внутренние откосы.
Стоимость установки мансардного окна во многом зависит от объема работ, которые придется выполнить, и от наличия тех или иных элементов в комплекте.
Перед тем как заказать мансардное окно, следует посоветоваться с профессионалом, правильно подобрать к нему оклад в зависимости от типа кровли и аксессуары для защиты от солнца летом, ролставни, ролшторы и другое.
Установка мансардных окон своими руками
Еще раз повторимся, что лучше заказывать установку мансардных окон у сертифицированных специалистов, чтобы потом не было мучительно больно. Если же Вы хотите поручить это задание кровельщикам или строительной бригаде, возводящей у Вас дом, спросите у них, делали ли они это раньше. Бывает часто, что строители, не имея опыта, берутся за мансардные окна, а потом приходится все переделывать.
Сертифицированные специалисты, координаты которых Вы можете узнать у представителей производителя окон, сделают все добротно, соблюдая технологию. На установку мансардных окон цена зависит от того, покрыта ли уже крыша кровельным материалом, закончены ли все кровельные работы или только находятся на стадии строительства. Если кровельный материал еще не уложен, внутренние работы не выполнены, установка будет дешевле.
Ну а если уж Вы решились все сделать самостоятельно, ниже расписана общая для разных производителей технология установки мансардных окон.
Выбор мансардного окна и места для установки
Размер мансардного окна выбирается с учетом площади мансарды и расстояния между стропилами. Лучше, если окно будет установлено между стропилами, без изменения конструкции.
Согласно общим правилам, окно должно быть по площади не менее 10% от площади мансарды. Ширина окна должна быть на 4 – 6 см меньше расстояния между стропилами. Если у Вас слишком маленькое расстояние, например, 60 см, а окно необходимо большое, установите два окна рядом, в соседних секциях между стропилами.
Важно! Два окна дают всегда больше света, чем одно большое.
Высота расположения окна зависит от угла наклона ската крыши и от места расположения ручки на окне. Так на крутых крышах окна лучше располагать внизу, а на пологих – наоборот – вверху. Оптимальная высота мансардного окна 80 – 130 см от пола. Если ручка на окне располагается вверху, окно устанавливают на высоте 100 – 110 см, а если внизу – 120 – 130 см. Более конкретно на высоту окна влияет тип кровельного материала. Например, если это керамическая черепица, ее нельзя подрезать, окно необходимо располагать строго над рядом черепицы. А если материал листовой, в нем можно вырезать отверстие в любом месте.
Важно! Не забудьте предусмотреть, что для того, чтобы обезопасить мансардное окно от обледенения, запотевания и появления конденсата, под ним необходимо установить прибор отопления.
Тип открывания мансардного окна выбирайте, исходя из удобства эксплуатации.
После того как определились с количеством окон, их размерами и местом расположения, обозначьте эти места изнутри мансарды.
Правильно подберите оклад для мансардного окна. Несмотря на то, что все мансардные окна кажутся примерно одинаковыми, все же у каждого производителя есть свои особенности, разная комплектация. Подбирайте все аксессуары одного производителя одной линейки (это будет указано на маркировке), предварительно обсудите с менеджером по телефону, уточните, то ли Вы заказываете, получится ли комплект, или что-то к чему-то не подойдет.
Подготовка места для установки мансардного окна
Рассмотрим вариант, когда крыша уже готова, но внутренней отделки нет. В таком случае на гидроизоляционной пленке изнутри помещения намечаем расположение окна. Расстояние по бокам должно быть 2 – 3 см от стропил справа и слева. Монтироваться окно будет на стропила и на нижний монтажный брус. Намечаем нижнее расположение окна, отступаем 9 см для профилированных кровельных материалов или 4 – 6 см для плоских. Отмечаем верхнюю точку окна и откладываем еще 9 – 15 см вверх.
Вырезаем гидроизоляционный материал, оставляя запас в 20 см со всех сторон. Оставшееся полотно пока что заворачиваем внутрь мансарды. Снимаем кровельное покрытие или вырезаем.
Срезаем обрешетку, отступив от стропил 2 см.
Далее внизу окна прибиваем монтажный брус, толщиной не менее 50 мм, на расстоянии 8 – 10 см от обрешетки. Выставляем его горизонтально строго по уровню. Расстояние зависит от типа кровельного материала.
Нижний край гидроизоляции крепим степлером к монтажному брусу. Верхний край – к верхней обрешетке. Боковые вытягиваем наружу.
Установка рамы (коробки): регулировка, выравнивание
В комплекте поставки Вы найдете инструкцию по установке мансардных окон конкретно Вашего производителя. Следуйте ей. Дело в том, что окна отличаются. В одних крепежные кронштейны прямоугольные и крепятся только к стропилам, в других они угольные и крепятся и к стропилам, и к обрешетке. И самое главное, они крепятся к раме окна в разном положении. Поэтому так важно этот вопрос обсудить с менеджером компании.
Установка мансардных окон Велюкс, Fakro, Roto и других хоть и схожа в общих положениях, но сильно отличается в частностях.
Например, на окнах Fakro, на раме есть канавки с пометками V и N, обозначающие глубину посадки окна. Она зависит от типа кровельного материала и оклада.
Для удобства монтажа створку придется снять. Как это сделать, будет указано в инструкции к Вашему окну. Также если на окне установлен оклад, его тоже снимаем. Оставляем голую раму.
На раму устанавливаем крепежные кронштейны в предназначенные для этого места. Затем на верхнюю часть рамы надеваем теплоизоляцию (минеральную вату) и закрепляем степлером.
Внизу окна теплоизоляцию укладываем на монтажный брус и затем устанавливаем раму в проем, придавливаем утеплитель к брусу.
Нижние кронштейны закрепляем крепко, а верхние не до конца, нам еще придется слегка подровнять раму. Устанавливаем створку на место, закрываем и смотрим, есть ли перекос. Регулируем его с помощью верхнего крепления. Нам важно, чтобы окно стояло идеально ровно, створка прилегала со всех сторон одинаково, и зазор был одинаковым. В дальнейшем это исправить уже не получится.
После регулировки затягиваем все крепления крепко, также и боковые к стропилам. У разных производителей они выполнены по-разному. Крепим боковую гидроизоляцию к раме окна, обрезая лишнее. Далее укладываем в боковые проемы утеплитель.
Установка гидроизоляции вокруг мансардного окна
В комплекте с мансардным окном всегда идет изоляционный фартук. По желанию можете использовать самодельный, из собственноручно купленного материала.
Вверху над будущим окном вырезаем с обеих сторон кусок обрешетки, равный ширине дренажного желоба. Подрезаем в этом месте, посередине, гидроизоляционную пленку. Заводим под нее дренажный желоб и устанавливаем в промежуток между обрешеткой. Таким образом, вода сверху будет стекать с гидроизоляции в желоб, а не на окно.
Разворачиваем фартук и укладываем его вокруг окна так, чтобы обезопасить конструкцию и крышу от протечек. Закрепляем степлером к раме, монтажному брусу, стропилам и верхней обрешетке, заводим края под обрешетку. Верхний край фартука заводим под дренажный желоб.
Далее можно вернуть ряд кровельного материала внизу окна на место.
Установка оклада мансардного окна
Монтаж оклада начинается снизу вверх. Первым делом устанавливаем нижний гофрированный фартук, затем боковые части, верхнюю, а в последнюю очередь накладки на окно.
У окладов разных производителей есть свои особенности монтажа, поэтому следуйте инструкции. Например, у окон Roto есть специальный резиновый уплотнитель на раме, под который заводится и фиксируется оклад. Так обеспечивается исключительная герметичность. А вот у окон Fakro такого уплотнителя нет, оклад крепится непосредственно к раме, а сверху накрывается дополнительными элементами оклада, которые скрывают место соединения рамы и оклада.
Тщательно стыкуем все части оклада и закрепляем их к раме и обрешетке.
Нижний фартук крепим сверху к кровельному материалу.
В последнюю очередь для монтажа кровельного материала на оклад крепим специальный элемент, к которому вплотную будет прилегать кровельный материал.
Все, можно вешать створку и снимать защитное покрытие. Мансардное окно готово. В заключение хотелось бы отметить, что для герметизации стыков между рамой и проемом ни в коем случае нельзя использовать монтажную пену, только специальные герметики. А внутри мансарды необходимо установить откосы, нижний обязательно вертикально, а верхний – горизонтально. Так будет обеспечиваться наилучшая циркуляция горячего воздуха, идущего от радиатора отопления. Омываясь теплым воздухом, окно не будет запотевать. И не забудьте про утепление откосов.
