Замена щеток перфоратора

Замена щеток перфоратораПерфоратор – незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. Рано или поздно
zamena

Перфоратор – незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. Рано или поздно приходится сталкиваться с его обслуживанием и ремонтом. И чем внимательнее Вы к нему отнесетесь – тем дольше он прослужит.

Например, у Вашего перфоратора упала мощность. О чем это может говорить? Ожидается ремонт инструмента или «пришло его время»? В большинстве случаев ничего страшного, скорее всего – просто пришло время заменить щетки в перфораторе.



Содержание

  1. Что такое щетка и для чего она нужна?
  2. Когда необходима замена?
  3. Замена щеток: своими руками или в сервисном центре?



Что такое щетки и для чего они нужны?

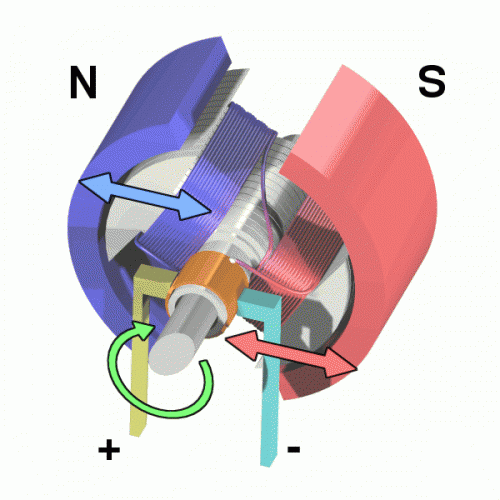

Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.

zamena

Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.

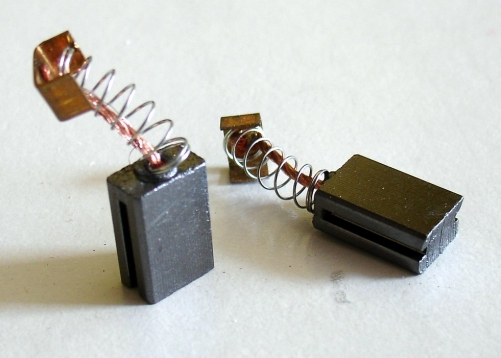

Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.

zamena

С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно - угольные) щетки.

В перфораторе встречаются щетки таких типов:

  • графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
  • угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
  • угольно – графитовые щетки как альтернатива двух предыдущих типов.

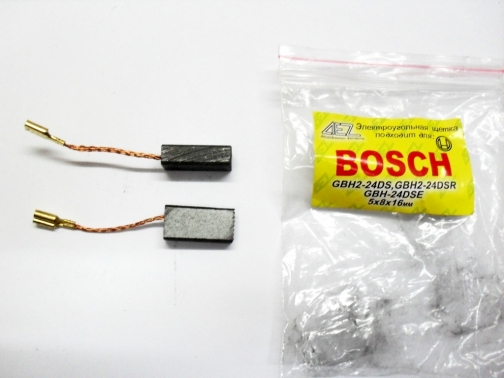

Угольные щетки для перфоратора Bosch

zamena

Когда необходима замена?

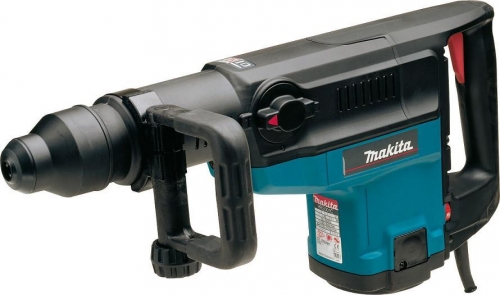

Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.

zamena

Но даже если у Вас не столь топовая модель, есть признаки, по которым можно определить повышенный износ щеток. К ним относятся:

  • - повышенное искрение в области коллектора;
  • - существенная потеря мощности перфоратора, двигатель не развивает обороты на полную мощность.

Если нечто подобное наблюдается – самое время взглянуть на состояние щеток и коллектора.

Примечание. Обычно для долгого пользования инструментом щетки нуждаются в замене, когда их высота уменьшается от номинальной на 1/3 (около 8мм).

Если вынув щетки из щеткодержателя, Вы наблюдаете износ, в обязательном порядке меняются обе щетки, даже если износ не равномерен. При замене щеток настоятельно рекомендуется проводить чистку коллектора от графитовой пыли и нагара. Чистку коллектора можно произвести бензином (желательно для зажигалок, его качество выше) или этиловым спиртом. При замене щетки обязательно следует притереть к коллектору – это уменьшит электрическую дугу (искрение), что благотворно скажется как на коллекторе, так и на мощности двигателя. Притирка осуществляется мягкой наждачной бумагой, закрепленной на коллекторе. При вращении якоря наждачная бумага сглаживает неровности новых щеток.

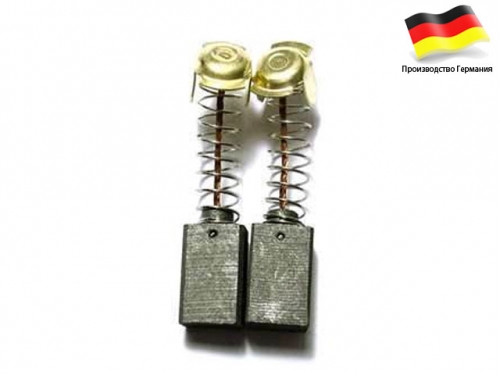

Еще одним немаловажным нюансом при замене щеток, является степень твердости, как щеток, так и коллектора. Если поставить мягкие (угольные) щетки на жесткий коллектор – она быстро сотрется. Поэтому важно для замены использовать фирменные щетки от производителя инструмента.

zamena

При замене следует также обратить внимание и на сам узел щеткодержателя. Он состоит из профиля, прижимного устройства и контактной группы. При этом обращайте внимание на состояние пружины прижимного устройства, при подозрении в исправности и надежности – лучше заменить на новый. Благо стоит он не дорого. К примеру, если пружина ослаблена, это приведет к недостаточно плотному прилеганию к коллектору, что вызовет повышенное искрение. А это в свою очередь приводит к преждевременному износу пластин коллектора. А в случае если она соскочит – дел в электродвигателе успеет натворить на хороший ремонт инструмента.

Кстати, если искрит только одна щетка – возможно, сгорел статор. Это легко определить, важно иметь прибор для измерения сопротивления. У статора две обмотки, в среднем имеют сопротивление в 4 Ом каждая. Если сопротивление обеих обмоток одинаково – статор цел.

Сам процесс замены описывать не стоит, он легок и у большинства перфораторов конструкция предусматривает быструю и легкую замену щеток как у перфоратора Бош, или любого другого, как это видно на видео, приведенном в конце обзора. Ищите специальное окошко на корпусе, оно обычно закрыто пластиковой крышкой.

zamena

Замена щеток: своими руками или в сервисном центре?

Самый простой вариант – отнести к специалистам в сервисный центр, как то замена щеток перфоратора Hitachi, но не самый дешевый.

Достоинства замены в сервисном центре:

  • - качество, если в авторизованный СЦ;
  • - оригинальные щетки, так же если центр авторизован;
  • - сохранение гарантии на инструмент, если ее срок не истек;
  • - как правило, производится полный осмотр всех «жизненно» важных узлов инструмента с чисткой и смазкой.

Есть и минусы: придется ждать и если это не гарантийные работы – заплатить. Кроме того, сервис не всегда близко…

Есть и другой путь – собственноручно. Например, замена щеток перфоратора Skil, это не сложно, но…

Примечание. «Попыток самостоятельного ремонта инструмента, вне уполномоченного сервисного центра. К безусловным признакам, которых относятся: сорванные гарантийные пломбы, заломы на шлицевых частях крепежных винтов, частей корпуса и т.п.» - выдержка из инструкции к перфоратору.

Если инструмент на гарантии, лучше отнесите в сервис. Вы можете все сделать правильно, но кто даст гарантию, что в перфораторе ничего не выйдет из строя? И придется ремонтировать за свои кровные. Но, это просто предостережение, для того чтобы не вскрывать инструмент до завершения гарантийного срока, обычно в качественных моделях при умеренной эксплуатации щетки требуют замены по истечении срока.

Какие же преимущества у замены своими руками:

  • - скорость, инструмент под рукой и готов к работе;
  • - дешевле, Вы экономите на услугах мастеров;
  • - Вы не ждете поломки инструмента, его состояние всегда под контролем, достаточно лишь заглянуть внутрь;
  • - повышение уровня мастерства, в том числе и по обслуживанию электроинструмента.

К минусам, пожалуй, следует отнести следующее:

  • - нет гарантий выполненной работы;
  • - может возникнуть проблема с оригинальными запчастями;
  • - страх что – то испортить, а это потеря нервных клеток.

На самом деле замена щеток легкая и быстрая процедура, к тому же, как правило, щетки для перфоратора идут вместе с инструментом.
