Установка светодиодного светильника

Установка светодиодного светильникаПостоянное увеличение стоимости энергоресурсов, необходимость их экономии, актуальность сохранности окружающей среды подтолкнули человечество к
stroitelstvo

Постоянное увеличение стоимости энергоресурсов, необходимость их экономии, актуальность сохранности окружающей среды подтолкнули человечество к использованию светодиодов в качестве источников света. Легкие в монтаже, удобные в использовании, не оказывающие негативного влияния на человека и природу в целом, они постепенно вытесняют еще недавно популярные компактные энергосберегающие лампы.









  1. Устройство светодиодного светильника
  2. Схема светодиодного светильника
  3. Как собрать светодиодный светильник?
  4. Монтаж светодиодного светильника
  5. Подключение светодиодного точечного светильника
  6. Как заменить точечную лампу в светильнике?



Итак, чтобы понять преимущества светодиодных ламп, необходимо разобраться, из чего они состоят и какой у них принцип работы.

Устройство светодиодного светильника

stroitelstvo

Лампа состоит из набора светодиодов, которые соответствуют суммарной мощности лампы, управляющей схемы и корпуса с отражателем. Светодиодные лампы, предназначенные для бытового использования, оборудуются стандартным цоколем Е14 или Е27 для замены обычных ламп накаливания. Количество светодиодов может быть различно – от одного до нескольких десятков, включенных в одну цепочку и подключенных к управляющей схеме через блок питания.

<stroitelstvo

Так как светодиод при своей работе выделяет значительное количество тепла, его обязательно нужно охлаждать. Прекрасно справляются с отводом тепла радиаторы, к которым прикрепляются светодиоды. Следует обратить внимание, что в точке соприкосновения светодиода и радиатора должна использоваться специальная термопаста, обеспечивающая хорошую теплопередачу. В противном случае, при постоянном перегреве светодиода, его срок службы значительно сокращается.

На фото представлено несколько видов радиаторов для светодиодов.

stroitelstvo

Схема светодиодного светильника

Обычная схема управления светодиодами в светильнике выглядит так:

stroitelstvo

На входе устанавливаются гасящий резистор и емкость – они исполняют роль понижающего блока питания. Далее, так как светодиоды питаются только постоянным током, устанавливается диодный мост, преобразующий переменное напряжение в постоянное. В представленной схеме все светодиоды соединены последовательно, но это не единственный способ их соединения. Такие «лампочки» можно соединить параллельно друг ко другу или смешанным способом, как показано ниже.

stroitelstvo

Параллельное соединение светодиодов. Обязательно последовательно к каждой лампе должен присоединяться токоограничивающий резистор для предохранения светодиода от пробоя.

stroitelstvo

Смешанное соединение светодиодов. В данном случае каждая группа из последовательно соединенных ламп соединена параллельно по отношению друг ко другу.

Недостатком последовательного соединения является то, что в случае выхода из строя одного элемента цепи, вся сборка не сможет работать, так как в цепи образовался обрыв. Если светодиод не просто перегорит, а произойдет его пробой, то в таком случае цепь не прервется, но так как напряжение питания осталось неизменным, а количество потребителей уменьшилось, они все начнут работать с перегрузкой и, в конце концов, перегорят. Это касается и схем смешанного соединения. Наиболее надежная в этом случае параллельная схема подключения светодиодного светильника, даже если выйдет из строя половина ламп, он сможет продолжать выполнять свои функции, пусть и не в полную силу. Но такие схемы наиболее дорогие, поэтому используются достаточно редко.

Как собрать светодиодный светильник?

Благодаря современным технологиям и разнообразию светодиодов, которые продаются в электротехнических магазинах и строительных супермаркетах, собрать светильник из светодиодов не представляет большого труда. Для начала нужно определиться, какой вид освещения предпочтителен для выбранного помещения. Например, если это коридор в прихожей, то нет необходимости устанавливать точечные светильники, а будет более эстетично использовать светодиодную ленту, которую вполне можно смонтировать самостоятельно, приклеив ее по периметру потолка.

stroitelstvo

Продается она полностью готовой к монтажу, с одной стороны ее конец закрыт заглушкой, предохраняющую контакты от окисления, а другая имеет выводные провода, которые присоединяются к блоку питания с соблюдением полярности. В зависимости длины ленты и, соответственно, ее мощности, необходимо подобрать блок питания (LED-драйвер), который бы смог питать всю цепочку без перегрузки. В одном метре такой ленты может быть размещено до 60 светодиодов. Как правило, выбирают блок питания, который имеет мощность на 10-15% выше номинальной нагрузки. Такие устройства крайне не рекомендуется закрывать в небольших нишах с ограниченной вентиляцией, так как LED-драйверы могут при своей работе выделять значительное количество тепла. Как вариант – использовать блоки питания с принудительной вентиляцией.

stroitelstvo

Если для прихожей вполне пойдет светодиодная лента, то для зала или спальни она окажется слишком неэффективной в качестве основного освещения. Ее в больших комнатах применяют как подсветку, а основные светильники располагают на потолке или стенах для максимального комфорта. При планировании  светодиодного освещения нужно учитывать площадь комнаты, высоту потолков в ней, оттенки поверхности стен и, соответственно, мощность ламп. Когда весь комплект оборудования будет закуплен, приступают к сборке светильников.

stroitelstvo

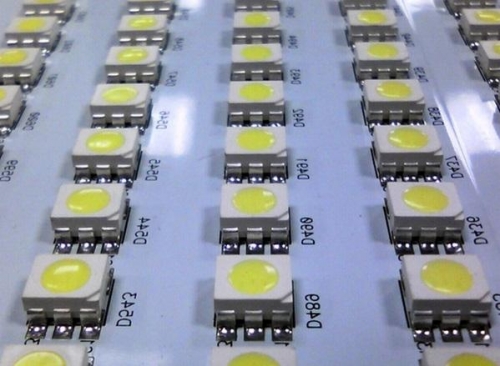

Для этого на радиаторе с нанесенной термопастой закрепляется светодиод. В случае, если площадь радиатора позволяет отводить тепло от нескольких ламп, допускается закрепление номинального количества светодиодов на нем. Как выбираются светильники светодиодные, статьи в интернете достаточно подробно описывают этот процесс. Главное, на что нужно обращать внимание – это их мощность и размеры. Так, одними из самых популярных считаются светодиоды SMD. Они имеют маркировку smd3528/1210, smd5050/5060 и smd5070 (наиболее мощные). Цифры в маркировке светодиодов означают их размер. Например, smd5050 имеет размер 5х5 мм, а smd5070 – 5х7 мм. Благодаря малым размерам подобные светодиоды применяются практически везде: в светодиодных лентах и светильниках, в линейках и в прочих осветительных приборах.

Светодиодные светильники разделяются на виды:

  • линейные,
  • потолочные,
  • настенные,
  • промышленные,
  • прожекторы,
  • подводного исполнения (для бассейнов и фонтанов),
  • светодиодные контроллеры (для реализации цветодинамики, например, на дискотеках или концертных выступлениях).



Светильники могут оснащаться датчиками движения, чтобы значительно увеличивать ресурс работы светодиодов, которые включаются лишь в то время, когда необходимо. Подобное оборудование отлично работает в подъездах домов, длинных коридорах офисов и в других местах, где постоянное освещение не является необходимостью.

stroitelstvo

Существуют готовые светильники, которые оборудованы радиаторами, рассчитанными на установленные в него светодиоды. Если знаний для самостоятельной сборки недостаточно, то можно воспользоваться готовыми решениями и приобрести, например, светодиодный светильник для дома – собранные светодиоды на радиаторах. Их заключают  в корпус, который может стать украшением любой квартиры.

stroitelstvo

Монтаж светодиодного светильника



Разнообразие светильников со светодиодами позволяет использовать их практически в любых местах, включая помещения с повышенной влажностью. Но светодиодные лампы при своей работе выделяют значительное количество тепла, поэтому следует исключить их установку на кухне над варочной плитой. От дополнительного нагрева и плохого отвода тепла светодиоды долго не прослужат и быстро выйдут из строя.

stroitelstvo

Отлично зарекомендовали себя светодиодные светильники в гостиных и спальных комнатах. Они великолепно и без особых проблем монтируются на любые поверхности. Вот так, например, происходит установка светодиодного светильника на натяжной потолок:

stroitelstvo

Руководствуясь данной несложной схемой, аналогичным образом устанавливаются такие светильники и на подвесные потолки из гипсокартона.

Но если в комнате, в которой планируется установить светодиодное освещение, потолки представляют собой монолитную бетонную плиту, тогда необходимо выбирать светильники накладного или подвесного типа.

stroitelstvo

В таком случае крепление светодиодного светильника или его подвесной конструкции происходит непосредственно на бетонную поверхность при помощи специальных отверстий в корпусе или других приспособлений.

stroitelstvo

Подключение светодиодного точечного светильника

Внимание! Все работы, связанные с подключением светильников к электросети, должны производиться с выключенным напряжением, во избежание поражения электрическим током!

Конечно же, чтобы подключить точечный светильник, необходимо проложить к месту его установки токоведущие провода. Если планируется установка подвесного или натяжного потолка, то в таком случае провод протягивается в гофрированный пластиковый рукав, который, в свою очередь, закрепляется скобами на потолке.

stroitelstvo



После прокладки всех проводов и установки LED-драйверов в удобном для их обслуживания месте с хорошей вентиляцией монтируется подвесной потолок. Далее аккуратно вырезаются в нем отверстия, соответствующие диаметру светильников и аккуратно выводятся провода, которые подключаются на клеммы светильника. После подключения лампы ее устанавливают в прорезанное отверстие, соблюдая осторожность, чтобы не сломать светильник или не повредить пленку натяжного потолка. Причем, если в комнате потолок  натяжной, то обязательно  на светильник устанавливаются термокольца, которые предотвращают перегрев пленки. А вот для гипсокартонных потолков эта процедура не обязательна.

Подключение производится согласно схеме:

stroitelstvo

Если сборка светильников и их подключение выполнено правильно, то при подаче напряжения на блоки питания лампы должны зажечься.

Как заменить точечную лампу в светильнике?

Конечно же, производители светодиодных ламп заявляют огромные сроки эксплуатации своей продукции, но при неправильном использовании светодиодов их срок жизни может значительно уменьшиться и они потребуют замены.

Чтобы заменить лампу точечного светильника, необходимо:

  • отключить напряжение в комнате или в квартире;
  • аккуратно извлечь стопорное кольцо, которое удерживает защитное стекло;
  • бережно достать вышедшую из строя лампу и заменить ее на новую;
  • установить на место стекло и зафиксировать ее стопорным кольцом.



Замену ламп следует производить в хлопчатобумажных перчатках, чтобы не повредить светодиод и не оставить на его поверхности жир, который находится на наших пальцах.

После выполнения данных операций можно подавать напряжение и радоваться результатам своей работы.
