Как подключить натриевую лампу

Как подключить натриевую лампуНатриевые лампы по сравнению с прочими источниками искусственного освещения, демонстрируют самый высокий КПД - близко 30%. Для экономии денежных
stroitelstvo

Натриевые лампы по сравнению с прочими источниками искусственного освещения, демонстрируют самый высокий КПД - близко 30%. Для экономии денежных средств рекомендуется покупать лампочки высокого давления. Свет, излучаемый натриевыми лампами высокого давления, позволяет практически во всем диапазоне различать цвета, исключая только коротковолновый, цвет в котором несколько тускнеет. Поговорим сегодня о возникновении, применении и подключении натриевых ламп своими руками.

Содержание:

  1. Историческая справка
  2. Возникновение натриевых ламп
  3. Достоинства и недостатки натриевых ламп
  4. Использование натриевых ламп
  5. Принцип работы натриевой лампы
  6. Виды натриевых ламп
  7. Установка натриевых ламп
  8. Пускорегулирующий аппарат
  9. Импульсное зажигающее устройство
  10. Помехоподавляющий конденсатор
  11. Вопросы безопасности
  12. Неисправности натриевых ламп

Историческая справка

Самый большой вклад внесли в уличное освещение натриевые разрядные лампы высокого давления, которые являются основной помехой для астрономических наблюдений. Давайте углубимся в историю, чтобы понять, что они собой представляют. Трубчатые лампы, которые демонстрируют низкое давление ртути, были изобретены еще в предвоенный период.

Подобные люминесцентные лампы широкое распространение получили быстро. Но в парах натрия получить разряд не удавалось долгое время, это объяснялось низким парциальным давлением натрия при небольшой температуре. После комплекса технологических ухищрений были созданы натриевые лампы, которые работали при низком давлении. Но из-за сложной конструкции они не получили широкого распространения.

stroitelstvo

А вот судьба натриевых ламп, которые работают при высоком давлении, сложилась более удачно. Первоначальные заканчивались неудачей все попытки создания ламп в оболочке из кварцевого стекла. При высокой температуре повышается химическая активность натрия и как следствие - подвижность его атомов. Поэтому натрий в кварцевых горелках через кварц проникал быстро, разрушая оболочку.

Возникновение натриевых ламп

Ситуация кардинально измелилась в начале шестидесятых годов, когда компания “General Electric” запатентовала ранее не известный керамический материал, что способен работать в парах натрия при высокой температуре. Он получил наименование “лукалос”. В нашей стране эта керамика известна обитателям как “поликор”.

Данная керамика производится посредством высокотемпературного спекания окиси алюминия. Для светотехнических целей пригодной считается только одна модификация его кристаллической решетки – альфа-форма окиси, которая имеет в кристалле самую плотную упаковку атомов.

stroitelstvo

Процесс спекания такой керамики очень капризный, потому что она должна быть химически стойкой к парам натрия и должна иметь высокую прозрачность, чтобы в стенках разрядной трубки не терялась большая часть света. Пары натрия, которые служат газоразрядной средой в натриевых лампах, дают при свечении ярко-оранжевый свет. От присутствия в лампе натрия в обиход вошла аббревиатура ДНАТ, что означает дуговые натриевые лампы.

Достоинства и недостатки натриевых ламп

Натриевые лампы в два раза эффективнее светят, чем обыкновенные лампы дневного света аналогичной мощности – это можно объяснить маленькими размерами излучателя, световые лучи от которого намного легче направляются в нужную сторону и другими особенностями конструкции.

Кроме того с помощью натриевых дуговых ламп вы сможете воссоздать намного большую освещенность. Её потолок для приборов дневного света достигает 50 ватт на квадратный фут, а при помощи натриевых лам можно добиться без особых проблем в 3 раза большей!

stroitelstvo

С экономической точки зрения натриевые лампы выгоднее – менять их нужно только раз в полгода, а 1 лампа ДНаТ-400 сможет успешно заменить 20 ЛДС по 40 В. Также гораздо удобнее работать со средним балластом, чем с 15 маленькими. Так как электроэнергия используется натриевыми лампами вдвое эффективнее, то при их применении определенный результат достигается при вдвое меньших ее затратах.

Эффективность натриевых лампочек находится в прямой зависимости от температуры внешней среды, а это в свою очередь немного ограничивает их использование, потому что они хуже светят в холодную погоду. Также не совсем однозначен и тот факт, что они являются более экологичными, чем ртутные лампы, так как в большинстве натриевых светильников в качестве наполнителя применяется соединение натрия и ртути - амальгама натрия.

Использование натриевых ламп

Типичные объекты, где используются натриевые лампы: скоростные магистрали, улицы, площади, протяжные туннели, аэродромы, транспортные пересечения, спортивные сооружения, строительные площадки, аэропорты, вокзалы, архитектурные сооружения, складские и производственные помещения, пешеходные зоны и дороги, а также дополнительные источники освещения.

Если вы хотите свой приусадебный участок как-то украсить, то можно купить натриевые лампы, что нашли и в ландшафтном дизайне свое применение. Благодаря характеристикам натриевых ламп, теплому и яркому оранжевому свету их используют во вспомогательных целях для своеобразного декоративного эффекта, который имитирует открытое пламя или закат солнца.

stroitelstvo

Приобретение натриевых ламп нелишне, если хозяин выращивает рассаду, имеет зимний сад, теплицу или оранжерею. Безусловно, натриевые светильники естественного освещения и света солнца не заменят, но ваши растения никак от изменений погодных условий и пасмурных дней не будут зависеть при условии освещения цветов такими лампами.

Принцип работы натриевой лампы

Внутри внешнего баллона ДНаТ'а расположена «горелка» – трубка, что выполнена из алюминиевой керамики и заполнена разреженным газом, в котором создается между двух электродов электрическая дуга. В горелку вводится натрий и ртуть, а с целью ограничения тока используется индуктивный балласт или балласт электронный.

Для зажигания холодной натриевой лампы недостаточно напряжения сети, поэтому принцип работы натриевой лампы состоит в использовании специального ИЗУ - импульсного зажигающего устройства. Оно непосредственно после включения генерирует импульсы напряжением, которое составляет несколько тысяч вольт, что гарантированно создают дугу. Основной поток излучения генерируют ионы натрия, поэтому их свет отличается характерной желтой окраской.

stroitelstvo

Горелка разогревается при работе до 1300 градусов по Цельсию, поэтому откачан воздух из внешнего баллона для содержания ее в целости. У всех без исключения натриевых ламп при функционировании температура баллона превышает 100 градусов по Цельсию. Лампа светит слабо после возникновения дуги, вся энергия расходуется на нагрев горелки. Яркость растет по мере прогрева и через десять минут достигает нормального уровня.

Виды натриевых ламп

Если для вас более важной является экономичная работа света на протяжении долгого времени, то лучше всего приобрести натриевые светильники низкого давления, которые отличаются высокими показателями надежности в эксплуатации, светоотдачи в течение долгого времени и эффективности потребления энергии.

Натриевые лампы идеально подходят для организации освещения улиц, потому что способны излучать привычный для людей монохромный желтый цвет, но при этом не обладают достаточной передачей спектра света.

stroitelstvo

Для прочих целей использование лампочек низкого давления считается затруднительным, потому что цвета предметов, которые освещены такой лампой, невозможно различать. Цветовосприятие предметов в закрытом помещении искажается (к примеру, зеленый цвет преобразуется в темно-синий или черный), и теряется дизайнерский облик помещений.

Для экономии денежных средств рекомендуется покупать натриевые светильники высокого давления. Подключение натриевых ламп высокого давления подходит больше всего для спортивных залов, производственных и коммерческих комплексов. Свет, излучаемый натриевыми лампами высокого давления, позволяет цвета различать практически во всем диапазоне, кроме коротковолнового, в котором цвета могут несколько тускнеть.

Установка натриевых ламп

Натриевые лампы получили сегодня достаточно широкое применение в различных отраслях хозяйства, однако из-за недостаточной передачи спектра цвета, используются чаще всего в качестве уличного освещения. Натриевым лампочкам, в отличие от металл-галидных, без разницы, в каком положении функционировать.

stroitelstvo

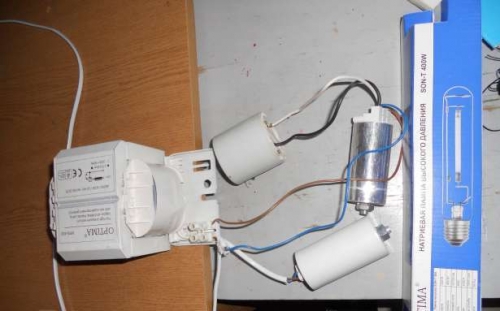

Однако на основании многолетней практики считается, что более эффективно горизонтальное положение лампы, потому что она основной поток света излучает в стороны. Чтобы подключить любую газоразрядную лампу, требуется балласт. Натриевые лампы в этом смысле не являются исключением, балласт требуется для их «разогрева» и нормальной работы.

Пускорегулирующий аппарат

Для натриевых ламп балласт – это пускорегулирующий аппарат, электронный ПРА и импульсное зажигающее устройство. Несомненно, самыми лучшими ПРА считаются по праву электронные, которые имеют ряд преимуществ перед ПРА индуктивными, проигрывая последним по стоимости: в настоящее время их цена достаточно высока.

Самыми распространенными ПРА выступают балластные индуктивные дроссели, которые необходимы для ограничения и стабилизации тока. Необходимый балласт, который скоммутирован с лампой нужным образом, уже имеется в них, поэтому схема подключения натриевых ламп сводится исключительно к подаче на клеммы светильника питающего напряжения.

stroitelstvo

На сегодняшний день двухобмотчные дроссели являются устаревшими, поэтому стоит отдать предпочтение однообмоточным. Обычный дроссель отечественного производства можно купить на фирме приблизительно за 10 долларов, а на рынке – вдвое дешевле.

Он обязательно должен предназначаться именно для ДНаТ и иметь такую же мощность, как и лампа. Ставить необходимо «родной» дроссель, иначе у лампы может сократиться в несколько раз срок службы, или светоотдача катастрофически упадет. Также возможно «мигание», когда натриевая лампа гаснет непосредственно после прогрева, затем остывает, и все происходит сначала.

Импульсное зажигающее устройство

ИЗУ требуются, как было написано выше, для зажигания лампы. Производители ИЗУ выпускают устройства с 2 и 3 выводами, поэтому может несколько отличаться схема включения натриевой лампы. Но обычно она изображается на каждом корпусе ИЗУ. Из отечественных ИЗУ самым удобным является «УИЗУ», оно подходит для лампы любой мощности и способно работать со всеми балластами.

stroitelstvo

При этом можно расположить УИЗУ рядом с балластом и возле лампочки, подключив к ее контактам. Полярность при подключении УИЗУ не играет особой роли, но рекомендуется, чтобы «горячий» красный провод соединялся с балластом.

Помехоподавляющий конденсатор

Дуговые натриевые лампы являются потребителями реактивной мощности, поэтому есть смысл в некоторых случаях (при отсутствии фазокомпенсации) включить в схему натриевой лампы помехоподавляющий конденсатор С, который существенно снижает пусковой ток и предотвращает неприятные ситуации. Для дросселей ДНаТ-250 (3А) емкость конденсатора должна составлять  35 мкф, для дросселей ДНаТ-400 (4.4А) – достигать 45 мкф. Следует использовать конденсаторы сухого типа, номинальное напряжение которых 250 В.

Соединения принято выполнять толстым многожильным проводом большого сечения, сетевой кабель также должен рассчитывать на большой ток. Пайки делайте надежными. Винты затягивайте плотно, но без чрезмерного усилия – чтобы колодку не сломать.

При самостоятельном подключении натриевых ламп стоит учитывать такую рекомендацию - нельзя допускать превышения длины проводов, которые соединяют балласт с натриевой лампой больше одного метра.

Вопросы безопасности

Если вы светильник собирали сами – убедитесь, что схема его подключения абсолютна правильна. Если схема подключения не нарисована на вашем балласте, или у балласта/ИЗУ количество ножек не совпадает со схемой – стоит проконсультироваться с продавцом этих деталей или опытным электриком. Последствия такой ошибки – катастрофические: выгорание одного из 3 элементов схемы, выбивание пробок, взрыв лампы и пожар.

Если на баллоне натриевой лампы имеется жир или грязь, то она может лопнуть из-за неравномерного нагрева сразу после прогрева. Поэтому не прикасайтесь к лампе руками и протирайте спиртом на всякий случай после установки в патрон. Если на включенную лампу попали капли воды или другие жидкости, то это провоцирует взрыв со 100% вероятностью!

stroitelstvo

Используя вентилятор, стоит проверить, что он дует и вращается, куда надо. Подвешивать светильник необходимо надежно с целью избегания падения – натриевая лампа тяжелая и может что-то сломать при падении. При ремонте лампы некоторые измерения следует проводить на включенном устройстве – не делайте этого самостоятельно, если вы не имеете достаточного опыта работы с аппаратами высокого напряжения.

В процессе работы натриевой лампы раз в месяц стирайте пыль со светильника и рефлектора и проверяйте состояние вентилятора. Натриевые лампы менять рекомендуется раз в 4–6 месяцев, так как к концу срока полезной службы у них значительно падает светоотдача.

Неисправности натриевых ламп

Натриевые лампы по мере старения приобретают привычку «мигать»: светильник включается, как обычно разогревается, потом гаснет неожиданно, и все повторяется через некоторое время. Если вы заметили за своей лампой такое поведение – стоит попробовать поменять лампочку. Если смена лампы не помогла – нужно измерить напряжение в сети, может, оно несколько ниже обычного.

Если мигание натриевой лампы происходит нерегулярно –  причина кроется в плохом контакте или скачках напряжения в сети. Наиболее неприятной ситуацией является замыкание в балласте между витками обмотки, тогда его необходимо поменять. Иногда могут мигать и новые лампы, однако это проходит через несколько часов.

Зачастую слышно, как трещит ИЗУ после включения светильника (признак работы), но лампа зажечься даже не пытается. Это случается чаще всего из-за пробоев в проводе, который идет к лампе от ИЗУ, или говорит о выгоревшей лампе. Может быть виноватым обрыв провода между фонарем и балластом или подгоревшее ИЗУ.

Можете попробовать сменить провод между лампой и ИЗУ. Также стоит обратить внимание на контакты ИЗУ и их состояние. Если не поможет – поменяйте лампу. Если и это не поможет – отключите ИЗУ, потому что оно способно сжечь вольтметр своими импульсами, и померяйте на патроне лампы напряжение – оно должно у ДНаТ соответствовать сетевому. Если на патроне есть напряжение – меняйте ИЗУ.

stroitelstvo

Если же натриевая лампа признаков жизни вообще не подает: ИЗУ не жужжит, светильник не светится – скорее всего в сетевом шнуре нарушен контакт или выбило предохранитель. Может, сгорело ИЗУ, или произошел в балласте обрыв обмотки – проверьте балласт, если он целый – стоит поменять ИЗУ.

Балласт можно проверить обычным Ом-метром. У них нормальное сопротивление составляет 1–2 Ом. Если показатель значительно больше – значит, был обрыв в обмотке или нарушился контакт между соединительной колодкой и выводами обмотки (подтяните винты).

Все сложнее при межвитковом замыкании – оно влияет на сопротивление постоянному току очень мало, поэтому обнаруживается трудно, при этом на лампу поступает мощность больше, чем нужно. Когда на натриевой лампе передоз по мощности, то светильник перегревается быстро и гаснет, в итоге также может наблюдаться «мигание».

Теперь вы знаете, как подключить натриевую лампу! В заключение стоит отметить, что дуговые натриевые лампы представляют из себя одну из наиболее эффективных категорий источников видимого излучения, потому что характеризуются самой высокой отдачей света среди всех известных человечеству газоразрядных ламп и незначительным уменьшением светового потока при большом сроке полезной службы.
