Гибка листового металла своими руками

Гибка листового металла своими рукамиТрубы небольшого диаметра, безусловно, можно согнуть и используя для этого самые обыкновенные тиски. Но как же поступить с трубами, которые имеют
stroitelstvo

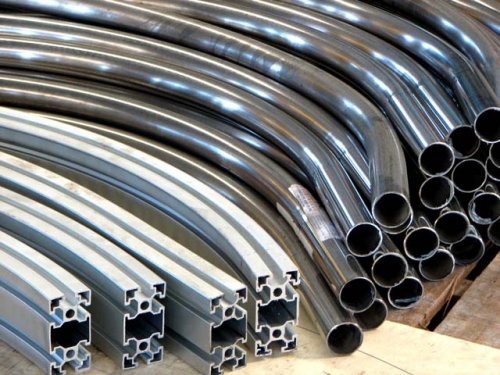

Трубы небольшого диаметра, безусловно, можно согнуть и используя для этого самые обыкновенные тиски. Но как же поступить с трубами, которые имеют достаточно большой диаметр? Для этих целей существуют специальные станки, позволяющие проводить гибку листового металла и труб без деформации и повреждений, с учетом толщины и пластичности металла, из которого они сделаны, а также с определением радиуса кривизны, что очень важно.

Содержание:

  1. Понятие гибки металла
  2. Виды гибки металла
  3. Область применения
  4. Функциональные возможности станка
  5. Гибка труб своими руками
  6. Принципы гибки

Понятие гибки металла

Слесарная операция гибки листового металла представляет собой проведение ряда воздействий, в результате чего лист металла принимает необходимую форму согласно чертежу без использования сварки или других методик соединения, которые существенно влияют на структуру металла, снижая уровень его прочности и срок службы. В процессе совершается растяжение наружных слоев листового металла и сжатие внутренних.

Сущность технологии кроется в том, что часть заготовки по отношению к другой перегибается на определенный, предварительно заданный угол. Металл в процессе гибки подвергается деформации. Уровень допустимой деформации находится в зависимости от толщины металла, его угла изгиба, хрупкости материала и скорости, с которой происходит процесс изгибания.

Процедуру осуществляют при помощи специального оборудования для гибки листового металла, которое позволяет получить на выходе готовое изделие без наличия дефектов. Если металл будет согнут неправильно, то появление многочисленных микротрещин спровоцирует ослабление материала в месте изгиба, поэтому готовое изделие в самый неподходящий момент может сломаться на этом месте.

stroitelstvo

Технологию гибки металла принято использовать для металлических листов, которые имеют разную толщину. Напряжение изгиба должно превышать предел упругости. К тому же деформация заготовки должна являться пластической. Только в этом случае заготовка будет сохранять после снятия нагрузки приданную ей форму.

Среди преимуществ подобного метода обработки металла необходимо отметить высокую производительность, возможность автоматизации процесса и получение бесшовной конструкции в результате, что повышает устойчивость к коррозии и прочность изделия.

А вот на сварных конструкциях по истечению определенного времени в зоне сварки начинается коррозионный процесс, от которого нельзя защититься даже с помощью специального покрытия. А технология гибки листового металла способна обеспечить металлической конструкции цельность, защищая её от преждевременного формирования ржавчины.

Виды гибки металла

Гибку металла можно производить вручную или с применением специализированного оборудования. Гибка металла собственными руками представляет собой достаточно трудоемкий процесс, который занимает немало времени и заключается в работе плоскогубцами и молотком. Изгибание тонкого металла проводят киянкой.

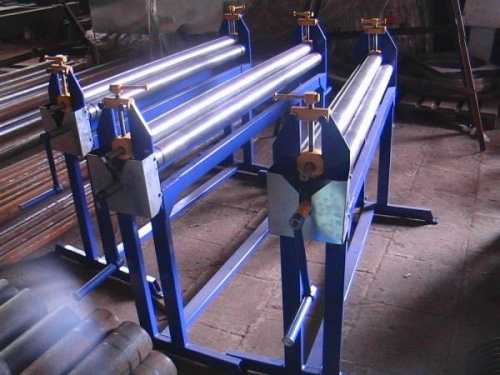

Для механизации процедуры используют специальные приспособления для гибки листового металла - вальцы, листогибочные прессы и роликовые станки для гибки. Для придания листу цилиндрической формы принято использовать гидравлические или ручные вальцы, либо вальцы с электрическим приводом. С их помощью можно получить такие объемные детали, как дымоходы, трубы и желоба.

stroitelstvo

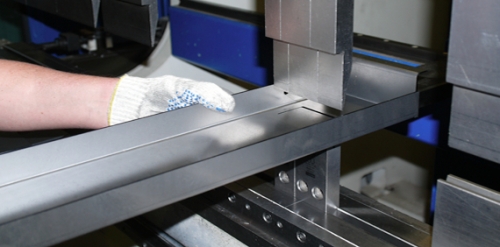

Чаще всего производят гибку листового металла с помощью листогибочного пресса. Развитие оборудования на сегодняшний день дошло до такого уровня, то листогибочные станки способны изготовить за один рабочий цикл сложные детали с несколькими линиями гиба. Смена гибочного инструмента происходит быстро, поэтому станок можно быстро перенастроить в максимально сжатые сроки на другое изделие.

Область применения

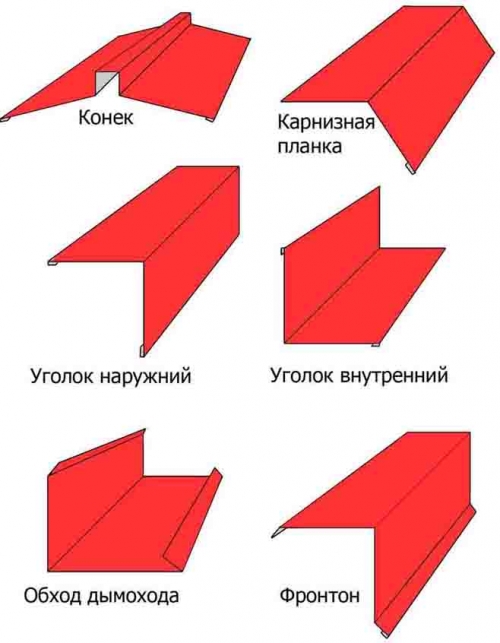

Процедура изгибания металла, как правило, используется, на небольших производствах и в домашнем хозяйстве для изготовления профилей разных размеров, сборных перегородок, корпусных изделий, уголков, швеллер, откосов, водосточных желобов, металлических каркасов и подвесных строительных систем и других изделий из металла.

В промышленности и быту не обойтись в наше время без труб. Однако следует заметить, что конфигурация их соединений бывает иногда достаточно сложной. Для сокращения числа стыкуемых элементов и уменьшения резьбовых соединений можно трубам придать определенную конфигурацию, изогнув их под требуемым углом.

stroitelstvo

Процедура гибки листового металла своими руками позволяет получить необходимую геометрию канализационных, водопроводных и газовых сетей с минимальными расходами, обеспечив внутри каналов самое меньшее сопротивление.

Станки для гибки металла в листах предназначены для обработки стали, меди и алюминия. Подобное оборудование позволяет изгибать материал, который имеет цинковые или лакокрасочные покрытия. Мобильность оборудования для процесса гибки металла предоставляет возможность многие работы осуществлять прямо на объектах, экономя средства и время на его транспортировку.

Функциональные возможности станка

Самодельный станок для изгибания металла является отдельной категорией представителей подобного вида станков. Такой станок вы можете изготовить самостоятельно для использования в частном хозяйстве, к примеру, для прокладки водопровода и строительства теплицы. Создание станка для гибки металла не нуждается в разработке детальных чертежей. Но для этого вам нужно заготовить шаблон из древесины или другого материала, который повторяет контур определенной формы изгиба.

stroitelstvo

Выполняя изгибание заготовки, важно её размеры определить правильно. Расчет длины заготовки рекомендуется выполнять, учитывая радиусы гибки листового металла. Для деталей, которые изгибаются под прямым углом без создания с внутренней стороны закруглений, припуск заготовки на изгибание должен составлять 0,6 - 0,8 от показателя толщины металла.

Изгибать своими руками можно только детали и заготовки из пластичных металлов – алюминия, латуни, незакаленной стали и меди. Размер минимального радиуса изгиба зависит от технических свойств материала заготовки, методики гибки и качества поверхности. Детали с малым радиусом закруглений рекомендуется изготовлять исключительно из пластичных материалов, также их можно предварительно подвергнуть отжигу.

Гибка труб своими руками

Существует несколько разновидностей гибки труб: «калач», когда труба изгибается полукругом при обеспечивает поворот на 180 градусов; «скоба» - изогнутая труба напоминает букву «П»; «компенсатор», что используется для обвода препятствий; «утка» - изгиб по типу английской буквы «N» и другие.

Гибке можно подвергать сварные и цельнотянутые трубы, трубы без наполнителя и с наполнителем (сухой речной песок), который предохраняет стенки труб от образования морщин и складок в местах изгиба. По теории гибку листового металла и труб в домашних условиях выполняют исключительно в холодном состоянии.

Для гибки труб, которые имеют диаметр 10-15 миллиметров, используют плиту с отверстиями, в которые устанавливают в соответствующих местах штыри, что являются упорами при гибке. Трубы, которые имеют диаметр до 40 миллиметров и большие радиусы кривизны, принято гнуть в холодном состоянии при помощи неподвижной оправки. Существуют и другие способы изгибания стальных труб, но они нуждаются в создании специального приспособления.

stroitelstvo

Гибка дюралюминиевых, медных и латунных труб в холодном состоянии отличается некоторыми особенностями. До начала процедуры трубы принято отжигать - медные при температуре 600-700 градусов по Цельсию с охлаждением в воде, трубы из латуни – при температуре 600-700 градусов с охлаждением на воздухе, изделия из дюралюминия - при температуре 350-400 градусов с охлаждением на воздухе. Посмотрите видео о гибке листового металла, где показано, как это делается.

Трубу необходимо заполнить расплавленной канифолью, парафином или стеарниом, а потом дать заполнителю остыть. После процедуры гибки заполнитель нужно выплавить, начиная с концов, потому что нагрев середины трубы, в которой содержится заполнитель, вызывает ее разрыв.

Принципы гибки

Главные принципы изгибания рассмотрены на примере создания скобы. Непосредственно перед началом гибки необходимо по чертежу определить длину полосы металла или заготовки, а также провести расчет гибки листового металла. При этом нужно сделать припуски на каждый изгиб по 0,5 толщины полосы и по 1 миллиметру на опиливание торцов на сторону. Заготовку при необходимости выровняйте на наковальне, опилите по чертежу и нанесите риски мест загиба.

Гибку полосы производят в тисках с угольниками-нагубниками в следующей последовательности. Зажмите в тисках заготовку на уровне загиба, ударами молотка сделайте первый загиб, переставляя заготовку в тисках и зажимая ее отправкой вместе с бруском. Затем сделайте второй загиб.

Нужно достать заготовку и разметить длину лапок скобы. Скобу с бруском-оправкой принято загибать в тисках, отгибая обе лапки. Проверьте изгибы по угольнику, при необходимости исправьте их, используя брусок-оправку и молоток. После окончания изгибания опилите деталь до необходимых размеров.

Вы уже поняли, что изгибание металла большое значение имеет и в бытовых условиях. Но для этого понадобится специальный станок и умение им пользоваться. Помните, что на цену гибки листового металла влияют многие факторы. Если процесс изгибания производится с нарушением технологии и правил, а также не учитывая особенностей, которые характерны именно для этого типа работ, то готовое изделие вы получите некачественным.
